Проколы гидравлическими домкратами

К проверенным методам бестраншейной прокладки относится не только ГНБ и Бурошнек. Есть ещё старый и довольно трудоёмкий метод, который называют продавливание стальных футляров гидравлическими домкратами или чаще просто Прокол грунта. Этот метод хорошо себя зарекомендовал и достаточно эффективен для небольших проколов в сухих грунтах. Проколы обычно выполняются под автомобильными, железнодорожными и другими путями – в этом случае говорят - Прокол дороги, либо под коммуникациями – Прокол грунта. Хотя часто Прокол дороги также могут назвать - Прокол грунта.

ПОСМОТРЕТЬ РАСЦЕНКИ

Внимание! Минимальный объем заказа 1 млн. рублей

Ориентировочная стоимость работ на прокладку одного п.м. трубы (включая НДС 20%) методом

№ п/п	Диаметр трубы	Материал	Стоимость работ с НДС, руб. (без учета стоимости трубы)	Ориентировочная стоимость 1пм трубы, с НДС, руб.
1	Ø 1020 мм	стальная труба б/у	32 500,00	9 600,00
2	Ø 1220 мм	стальная труба б/у	35 900,00	13 800,00
3	Ø 1420 мм	стальная труба б/у	42 600,00	22 600,00
4	Ø 1620 мм	стальная труба б/у	52 000,00	под заказ

*Внимание! Минимальный объем заказа 1 млн. рублей.
*Расценки приведены без учета стоимости электроэнергии.
*Размер стартового котлована 6м х 4м
*Стоимости работ могут изменяться в зависимости от глубины проходки, протяженности переходов, гидрогеологических условий, объемов работ.

Технологический процесс прокола грунта

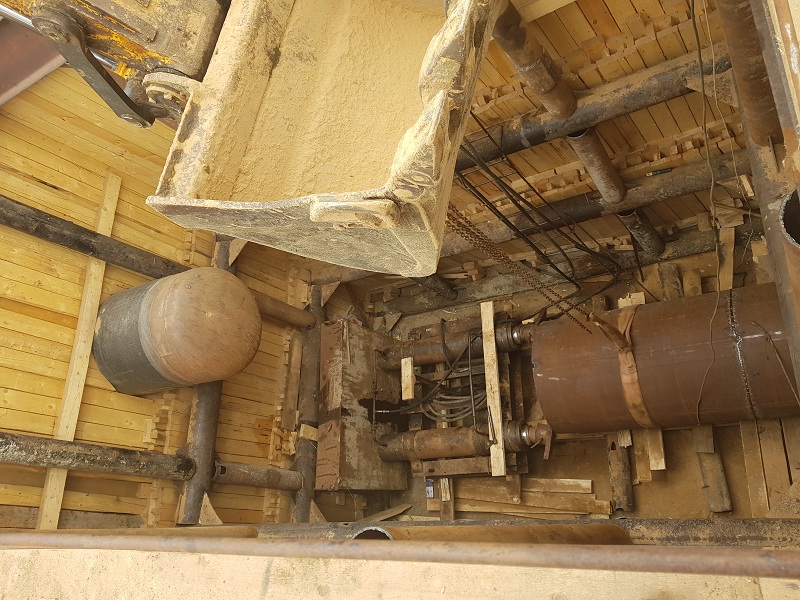

Сначала разрабатывается и крепится рабочий котлован или шахта, на его дно помещается рама с смонтированными на ней гидравлическими домкратами. Домкраты соединены рукавами с маслостанцией оснащенной гидравлическим насосом и гидрораспределителями. За счет переключения режима хода, домкраты оказывают давление на прокладываемую трубу, вдавливая ее в грунт. Давление передается на трубу с помощью план шайбы и нажимных вставок. Грунт из трубы выбирается вручную.

Оборудование для прокола грунта

Прокол грунта производится с применением комплекта оборудования который включает в себя, в первую очередь, двойные гидравлические домкраты усилием от 200 до 400 тн, маслостанцию с гидравлическим насосом с максимальным давлением до 30МПа (300 кг/см2), нажимные удлинительные вставки (мальчики) длиной от 1м – 3м., план шайба, упорная плита, кран СПК грузоподъёмностью 1 тн, бадья для погрузки грунта и т.п. В качестве продавливаемого в грунт футляра обычно используют отрезки стальных труб диаметром от 820мм – 1420мм с толщиной стенки не менее 8 мм.

Преимущества проколов

Метод гнб проколов имеет ряд преимуществ, что делает его применение популярным в строительстве:

Не требуется дорогое оборудование, что позволяет снизить стоимость;
Непосредственное участие человека, наблюдение и корректировка процесса помогает избежать последствий таких непредвиденных обстоятельств, как коммуникации, ранее не учтенные в проекте.

Метод шахтной проходки

Проколы возможны и без использования домкрата - методом шахтной проходки или штольня. Крепеж стенок штольни делается из металла или дерева. Однако, как и при проколе применяется ручная выборка грунта.
